● 適用范圍

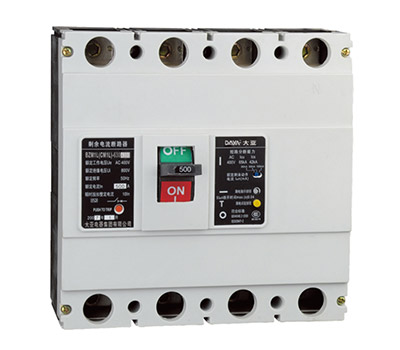

BZMIL系列漏電斷路器是本公司綜合采用國際先進技術設計，開發的新型漏電斷路品之一。適用于交流50H。額定電壓至400V額定電流16A至800A的電路中。
其主要功能是對有致命危險的人身觸電提供間接接觸保護。額定剩余動作電流不超過0.03A的漏電斷路器在其他保護措施失效時，也可作為直接接觸的補充保護。但不能作為唯一的直接接觸保護。網時，還可用來防止由于接觸故障電流而引起的電氣火災。并可用來保護線路的過載，短路，亦可作為線路的不頻繁轉換之用。
該漏電斷路各具有體積小、分?jǐn)喔摺ｏw弧短及剩余動作電流，剩余電流動作可調節等特點，同時可帶報警觸頭。分勵脫扣器，輔助觸頭，旋轉手柄操作機構。電動操作機構等附件。并可采用板前。板后和插入式等多種接線方式。是用戶使用的理想產品。
漏電斷路器可爵直安裝。亦可水平安裝。
本產品符合G81404482. IEC60947-2 標準。
● 正常工作環境及安裝條件
○ 周圍空氣溫度上限為+40℃;下限為-5℃; 24h 的平均值不超過+35℃;
○ 海拔:安裝地點的海技不超過2000m;
○ 污染等級: 3;
○ 安裝類別:IIII;
○ 大氣條件:大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較低溫度下可以有較高的相對濕度:最濕月的月平均最大相對濕度為90%， 同時該月的月平均最低溫度為+20℃并考慮到因溫度安化發生在產品表面上的凝露。
○ 外磁場:漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
○ 環境:無爆炸危險和無導電塵埃，介質無足以腐蝕金屬和破壞絕緣的地方。
● 主要技術參數
漏電斷路器的額定值

型號	殼架等級額定電流Inm A	額定電流 Inm A	額定工作電壓 Un V	極數	額定剩余動作電流 I △ n mA	額定剩余不動作電流 I △ n mA	額定極限短路分?jǐn)?Icn KA	額定運行短路分?jǐn)嗄芰cs KA	飛弧距離 mm
BZM1L-100L	100	16、20、25、32、40、50、63、80、100	230 400	2、3、4	30、50、100、200、300、500	15、25、50、100、150、250	35	18	≤ 50
BZM1L-100M	100	16、20、25、32、40、50、63、80、100	400	4	30、50、100、200、300、500	15、25、50、100、150、250	50	25	≤ 50
BZM1L-225L	225	100、125、160、180、200、225	400	3、4	30、50、100、200、300、500	15、25、50、100、150、250	35	18	≤ 50
BZM1L-225M	225	100、125、160、180、200、225	400	4	30、50、100、200、300、500	15、25、50、100、150、250	50	25	≤ 50
BZM1L-400L	400	225、250、315、350、400	400	4	50、100、200、300、500	25、50、100、150、250	50	25	≤ 100
BZM1L-400M	400	25、250、315、350、400	400	4	50、100、200、300、500	25、50、100、150、250	65	32.5	≤ 100
BZM1L-630L	630	400、500、630	400	4	100、200、300、500、1000	50、100、150、250、300	50	25	≤ 100

注:三檔剩余動作電流調節可由用戶任意選擇。
