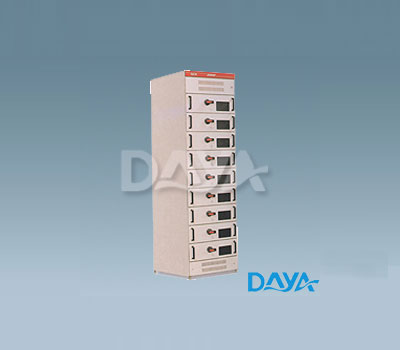

YDS型抽出式低壓配電柜產品特點：

a) 按使用類別可分為：進線柜、饋電柜（PC）、電動機控制柜（MCC）和無功功率補償柜。

b) 根據系統容量和開關大小，柜體基本尺寸：寬度有300mm、400mm、600mm、800mm四種；深度有800mm、1000mm二種；高度為2200mm。

c) 水平母線為柜頂布置，本系列額定電流等級有：1000A、1250A、1600A、2000A和2500A。

d) 饋電柜或電動機控制柜垂直母線額定電流等級有：630A、1000A和1250A。

e) 本系列產品母線容量及相應規格：

電流等級 630A 800A 1000A 1250A 1600A 2000A 2500A

母排規格TMY 40×1050×10 50×1060×10 2(40×10)60×1080×10 2(50×10)80×10100×10 2(60×10)100×10120×10 2(60×10)2(80×10) 2(100×10)2(120×10)

f) 水平母排額定短時耐受電流能力：50kA。

g) 饋電柜及控制柜垂直母線短時耐受電流能力：50kA。

h) 進線柜中主開關的分斷能力：50kA。

i) 饋電柜及控制柜中保護開關的分斷能力：50kA。。

j) 饋電柜及控制柜回路數：1～24個。

k) 功能單元類型：插拔式、可移式、抽屜式。

l) 功能單元規格：高度有240mm、400mm、420mm、900mm、960mm、1200mm。

m) 外殼防護等級：IP3X。

n) 產品使用環境：污染等級3。

o) 可安裝的斷路器有：

框架式斷路器：AE、CW1、HSW1、F1S等系列產品。

塑殼式斷路器：D、NS、CM1、HSM1等系列產品。

微型斷路器：DZ47、NC100LS等系列產品。

p) 可安裝的接觸器有：LC、B、A、CJX1等系列產品。

q) 可安裝的隔離開關有：QSA、QP、GL等系列產品。
